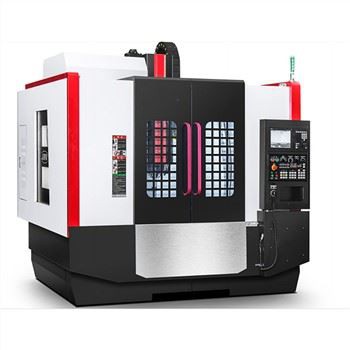

4-osni Cnc vertikalni obradni centar

● PUTOVANJE
Hod po X ose mm 1300
Hod po Y osi mm 850
Hod po Z ose mm 820
Nos vretena do radne površine mm 190-950
Centar vretena do vodilice stuba mm 855
● radni sto
Dimenzije stola (D x Š) mm 1400*800
T-prorez (broj-veličina*razmak) mm 7*18X110
maksimalno opterećenje kg 1300

Pošaljite upit

Uvod u proizvod

cnc machine center

Glavna struktura i tehničke karakteristike alatne mašine

1. Ukupni izgled alatne mašine

4-osni cnc vertikalni obradni centar ima vertikalni raspored okvira, stup je fiksiran na krevet, glava se pomiče gore-dolje duž stupa (Z smjer), klizno sjedište se pomiče uzdužno duž ležaja (Y smjer), a radni sto se pomiče bočno duž kliznog sjedišta (X smjer). do) struktura.

Krevet, stol, klizno sjedalo, stub, uzglavlje i drugi veliki dijelovi su svi izrađeni od materijala od livenog gvožđa visoke čvrstoće, a oblik je napravljen tehnologijom smole peska, a naprezanje je eliminisano dva tretmana starenja. Ove velike delove optimizuju Pro/E i Ansys kako bi se poboljšala krutost i stabilnost velikih delova i cele mašine, i efikasno suzbile deformacije i vibracije alatne mašine izazvane silom rezanja.

Napomena: Postoje 4 šine sa valjcima na Y osi, i 55 šina za valjke na X/Z osi.

v Izgled je lijep i velikodušan, a cjelokupni raspored je dobro proporcionalan i koordiniran.

v Meehanite odljevci visoke čvrstoće, visoka krutost, visoka preciznost, dug vijek trajanja

v Vodilice i radni stolovi su kaljeni, kaljeni i kaljeni i precizno brušeni.

v Vodilica je zalijepljena Turcite-B limom visoke otpornosti na habanje, koji je glatki i glatki.

v Vodilica se gasi ultra-visokom frekvencijom.

arm type tool magazine 24T

OP 4 AXIS Taiwan "TJR" rotacioni sto

V11(1)

4 axis TJR rotary table(1)

Parametar

●	PUTOVANJE
	Putovanje po X-osi	mm	1300
	Putovanje po Y osi	mm	850
	Putovanje po Z-osi	mm	820
	Nos vretena do radne površine	mm	190-950
	Centar vretena do vodilice stuba	mm	855
●	radni sto
	Dimenzije stola (D x Š)	mm	1400*800
	T-utor (broj-veličina*razmak)	mm	7*18X110
	maksimalno opterećenje	Kg	1300
L	Vreteno
	Brzina vretena	rpm	10000
	Snaga motora vretena	kw	11/15
	Konusni otvor vretena (model/veličina instalacije)		BT40（150）
	tačnost pozicioniranja	mm	0.005/300
	Ponovljivost	mm	0.003/300

Servis nakon prodaje i predanost

Težnja za detaljima proizlazi iz postojanosti kvaliteta

1. Od datuma konačnog prihvatanja 4-osnog Cnc vertikalnog obradnog centra, strana B će implementirati tri garancije za proizvod, a garantni rok je 12 mjeseci. Tokom garantnog roka, proizvod će biti besplatno popravljen.

2. Tokom garantnog roka, ako se potvrdi da je razlog korisnika: proces utovara i istovara, dugo vreme skladištenja izaziva mehanički izgled ili unutrašnja oštećenja; oštećenja uzrokovana nepravilnim radom, samorastavljanjem i modifikacijom nisu pokrivena gore navedenom besplatnom garancijom; korisnik Sve popravke, renovacije moraju biti plaćene.

3. Ako se alatna mašina pokvari, ako dobijete odgovor u roku od 24 sata, pošaljite nekoga na mjesto događaja što je prije moguće da vam odgovori. Ako ne možete odmah odgovoriti, odgovorite u roku od 24 sata i pošaljite nekoga na stranicu što je prije moguće da se pozabavi time. Konkretno vrijeme ovisi o dužini vremena pripreme dijela.

4. Nakon isteka garantnog roka, naša kompanija će nastaviti da pruža usluge održavanja za korisnike, i naplaćuje troškove delova i servisne naknade u skladu sa standardima naplate naše kompanije.

5. Nakon prolaska prijemne inspekcije, ako kupac ne izvrši ugovor prema ugovoru, prodavac ima pravo prekinuti postprodajnu uslugu.

6. Prije nego što kupac plati puni iznos, vlasništvo nad mašinom pripada prodavcu.
