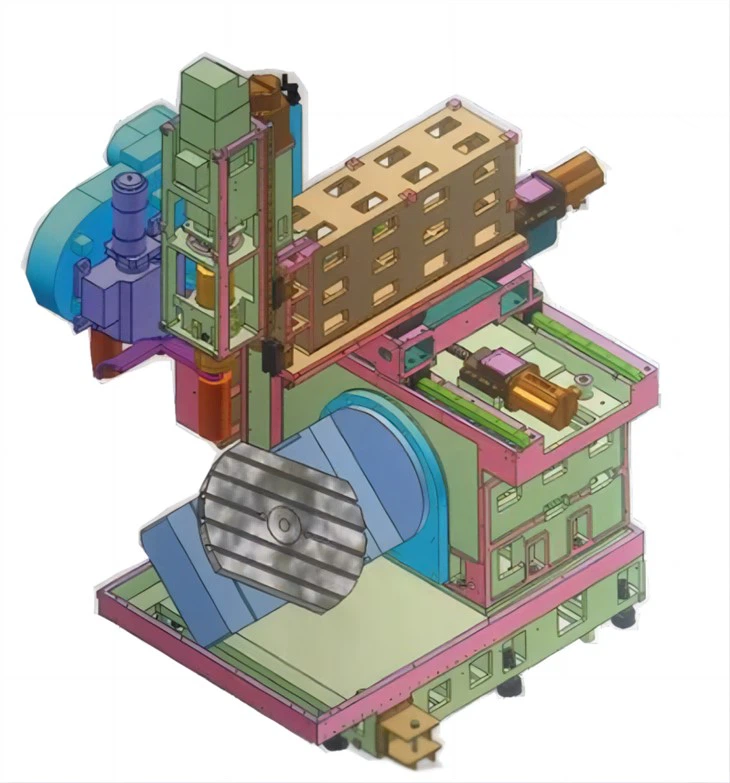

5-osni Cnc obradni centar

Specifikacije Model

VMC650

Hod po X ose

mm

620

Putovanje po Y osi

mm

520

Putovanje po Z osi

mm

460

Radni sto

mm

Φ650

B osa (osovina zakretanja)

deg.

-110º- plus 110º

C osa (rotirajuća os)

deg.

360º

B osa (osovina ljuljanja) brzina

rpm

25

C osa (rotirajuća osa) brzina

rpm

25

Nos vretena do radnog stola

mm

150 - 610

Maksimalno opterećenje radnog stola

kg

500 (horizontalno), 300 (vertikalno)

Brzina vretena

rpm

12000

Konus vretena

ISO 40

Brzi protok (X/Y/Z)

m/min

42/ 42 / 42

BT

ISO 40

Max alata br

kom

32

Prečnik alata (susedni/nesusedni)

mm

φ76/ φ127

Maksimalna dužina alata

mm

250

Maksimalna težina alata

kg

7

Način promjene alata

Tip ruke

Vrijeme promjene alata ( Alat do alata )

sec.

2.5

Snaga

kw

15

X/Y/Z/B/C osa brza brzina

kw

3.1/3.1/ 4.9/4.9/3.4

Rezanje snage motora rashladne tečnosti

kw

1.1 plus 1.1

Zahtevi za pritisak

kg/cm²

6

Potreban kapacitet snage

kva

40

Visina mašine

mm

2500

Veličina mašine (širina*dužina)

mm

2850×2850

Neto težina mašine

kg

6800

Preciznost pozicioniranja (X/Y/Z osa)VDI3441

mm

0.008/Sva putovanja

Preciznost pozicioniranja (B/C osa)

sec.

10"

Ponovljivost (X/Y/Z osa )VDI3441

mm

0.004

Ponovljivost (B/C osa)

sec.

5"

Kontrola sistema

MITSUBISHI M80B
