Stroj za vertikalni obradni centar

Hod po X ose mm 1300
Hod po Y osi mm 700
Hod ose Z mm 700
Nos vretena do radne površine mm 190-890
Centar vretena do vodilice stuba mm 855
radni sto
Dimenzije stola (D x Š) mm 1400*700
T-prorez (broj-veličina*razmak) mm 7*18X110
maksimalno opterećenje kg 1300

Pošaljite upit

Uvod u proizvod

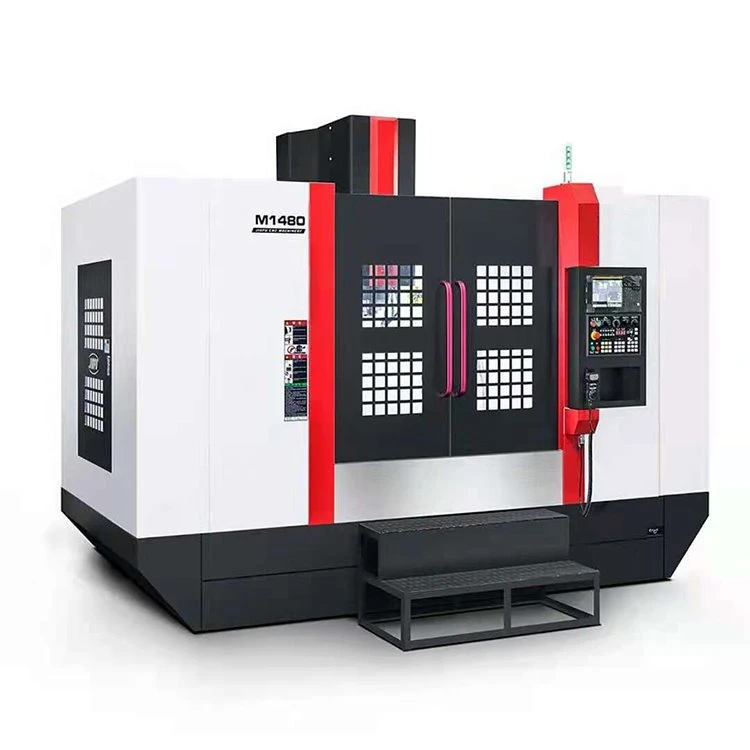

cnc machine center

CNC. CNC serija alatnih mašina, naše prednosti

CE kvalitet naše mašine za vertikalni obradni centar je zagarantovan, a mesečna proizvodnja tri glavne proizvodne baze je 300 plus

Dobrodošli u posjetu tvornici. Veliki i moćni proizvođači mogu prilagoditi set prema zahtjevima. Prilagođena konfiguracija, niska cijena, brza isporuka, više opcija, doživotno održavanje, rješenje na jednom mjestu, timska veza tijekom cijelog procesa

Parametar

	Parametar	Jedinica	V-1370
●	PUTOVANJE
	Putovanje po X-osi	mm	1300
	Putovanje po Y osi	mm	700
	Putovanje po Z-osi	mm	700
	Nos vretena do radne površine	mm	190-890
	Centar vretena do vodilice stuba	mm	855
●	radni sto
	Dimenzije stola (D x Š)	mm	1400*700
	T-utor (broj-veličina*razmak)	mm	7*18X110
	maksimalno opterećenje	Kg	1300
L	Vreteno
	Brzina vretena	rpm	10000
	Snaga motora vretena	kw	11/15
	Konusni otvor vretena (model/veličina instalacije)		BT40（150）
●	hraniti
	G{0}} brzi hod (X os)	m/min	30
	G{0}} brzi hod (Y os)	m/min	30
	G{0}} brzi hod (Z os)	m/min	30
●	mašinska preciznost
	tačnost pozicioniranja	mm	0.005/300
	Ponovljivost	mm	0.003/300
●	ostalo
	Površina (dužina)	mm	3900
	(širina)	mm	3300
	Visina mašine (visina)	mm	3550
	težina mašine	Kg	9000kgs
	vakumsko pakovanje	/	DA
	Fiksni drveni okvir	/	DA

Detalji mašine

Disk magazin za alat

Efikasnost brze promene alata je visoka, brzina promene alata je velika, a efikasnost proizvodnje je povećana, promena alata se ponavlja 1,3 sekunde, a kapacitet je 24 noža

Uvozni kuglični vijak i vodilica

Precizna uzemljena vijčana šipka, visoka krutost, visoka preciznost, stabilno kretanje, velika nosivost i jaka otpornost na udar, velika brzina kretanja.

vreteno velike brzine

Stabilan rad pri velikoj brzini, dug životni vijek, niska razina buke, male vibracije, visoka preciznost obrade.

arm type tool magazine 24T

HIWIN roller linear guideway 45mm

Integralno livenje

Vertikalni obradni centar za osnovnu glavu mašine i druge ukupne strukture, gašenje i rafiniranje kako bi se osigurala stabilnost alatne mašine i dugoročna pouzdanost.

Koristeći HT300 livenje u pijesku od smole

Usvaja tajvanski ultra-jaki kruti centar vretena 160, sa 6 ugrađenih ležajeva, a sila rezanja je izuzetno moćna. Krutost i preciznost integrirane baze motora i tijela dizajna glavne osovine su bolje zajamčene.
