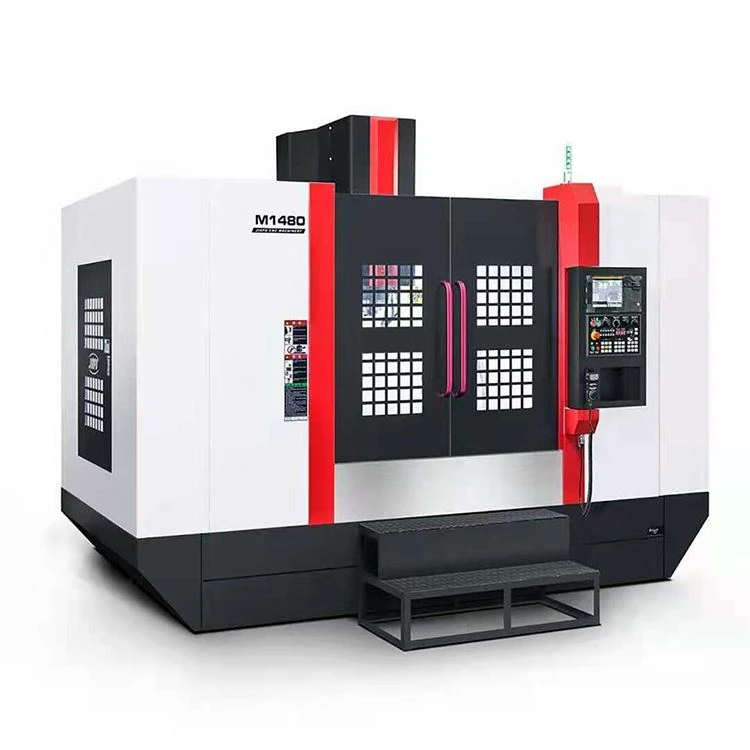

3 Axis Vmc Machine Vmc1370

VMC1370 obradni centar

Hod ose X mm1300

Hod po Y osi mm 700

Hod po Z ose mm 700

Veličina stola mm 1400x 700

Opterećenje radnog stola kg1000

[Tip slot (broj utora x širina x razmak) mm 5-18*152,5

BT50 Dimension Hole vretena

Snaga vretena kw11/15

rpm8000

Brzo kretanje (X/Y) mm/min12000

Rezanje hrane NM 16/20/20

Težina mašine (približno) 8600kgs

Dimenzije 3870x3165x2920

kontrolni sistem :FANUC 0IMF/SIEMENS 828D/MITSUBISHI M80B

Vertikalni obradni centri (VMC) poznati su po svojoj preciznosti i tačnosti u proizvodnji. Ove mašine su dizajnirane da stvaraju visokokvalitetne proizvode bez žrtvovanja doslednosti ili preciznosti. Vertikalna orijentacija vretena omogućava preciznu kontrolu nad procesom rezanja, što rezultira izuzetnom preciznošću i završnom obradom površine.

Jedna od ključnih karakteristika VMC-a koja pomaže u održavanju njihove preciznosti je upotreba naprednog kompjuterskog softvera. Ovaj softver pomaže operaterima da prate i kontrolišu kretanje mašine, osiguravajući da ona ostane na pravom putu i proizvodi delove prema tačnim specifikacijama. Osim toga, VMC-ovi su opremljeni visokokvalitetnim komponentama koje su dizajnirane da izdrže tešku upotrebu i ostaju točne tokom vremena.

Još jedan faktor koji pomaže VMC-ovima da održe svoju preciznost je njihova kruta konstrukcija. Za razliku od nekih drugih tipova mašina, VMC su napravljeni da budu izuzetno stabilni i otporni na vibracije. Ovo pomaže da se osigura da proces rezanja bude gladak i predvidljiv, što rezultira visokim stepenom tačnosti i ponovljivosti.

Konačno, održavanje i kalibracija VMC-a je ključna za održavanje njihove preciznosti. Redovno održavanje i kalibracija mogu pomoći da se osigura da mašina radi na optimalnom nivou i može pomoći da se identifikuju potencijalni problemi prije nego što postanu problem.

Sve u svemu, vertikalni obradni centri su osnovni alat u modernoj proizvodnji, poznati po svojoj preciznosti i tačnosti. Koristeći napredni softver, visokokvalitetne komponente i krutu konstrukciju, ove mašine su u stanju da dosljedno proizvode visokokvalitetne dijelove sa izuzetnom preciznošću i završnom obradom površine. Uz pravilno održavanje i kalibraciju, VMC-ovi mogu ostati precizni i dosljedni godinama koje dolaze, pružajući osnovni alat za proizvođače koji zahtijevaju najviši nivo preciznosti i performansi.

3 Axis Vmc Machine Vmc1370 glavna struktura i tehničke karakteristike Axis Vmc Machine Cijena

3 Axis Vmc Machine Price ima vertikalni raspored okvira, stub je fiksiran na krevetu, držač se pomiče gore-dole duž stuba (Z smjer), klizno sjedište se pomiče uzdužno duž kreveta (Y smjer), a radni sto se pomiče horizontalno duž kliznog sjedišta (X smjer). )Struktura.

2. Prevucite sistem

Parovi vodilica osi X, Y i Z koriste valjkaste linearne vodilice, koje imaju nisko dinamičko i statičko trenje, visoku osjetljivost, niske vibracije pri velikim brzinama, malu brzinu bez puzanja, visoku preciznost pozicioniranja, odlične performanse servo pogona i poboljšavaju točnost i preciznu stabilnost alatne mašine.

Servo motori osi X, Y i Z su direktno povezani sa visoko preciznim kugličnim vijkom preko fleksibilnih spojnica, smanjujući međukarike, ostvarujući prijenos bez zazora, fleksibilno dovođenje, precizno pozicioniranje i visoku preciznost prijenosa.

Servo motor osi Z ima funkciju automatskog kočenja. U slučaju nestanka struje, 3 Axis Vmc Machine Price može automatski kočiti osovinu motora kako bi čvrsto držala osovinu motora tako da se ne može okretati, što igra ulogu sigurnosne zaštite.

3. Grupa vretena

Grupu vretena proizvodi profesionalni tajvanski proizvođač, sa visokom preciznošću i velikom krutošću. Ležaj usvaja posebne ležajeve. Nakon što je kompletno vreteno sastavljeno pod konstantnim temperaturnim uslovima, ono prolazi kroz korekciju dinamičke ravnoteže i test uhodavanja, čime se produžava radni vek i pouzdanost vretena.

Vreteno može ostvariti beskonačnu regulaciju brzine unutar svog raspona brzine, a vreteno se kontrolira od strane ugrađenog enkodera motora, koji može realizirati orijentaciju vretena i krute funkcije urezivanja.

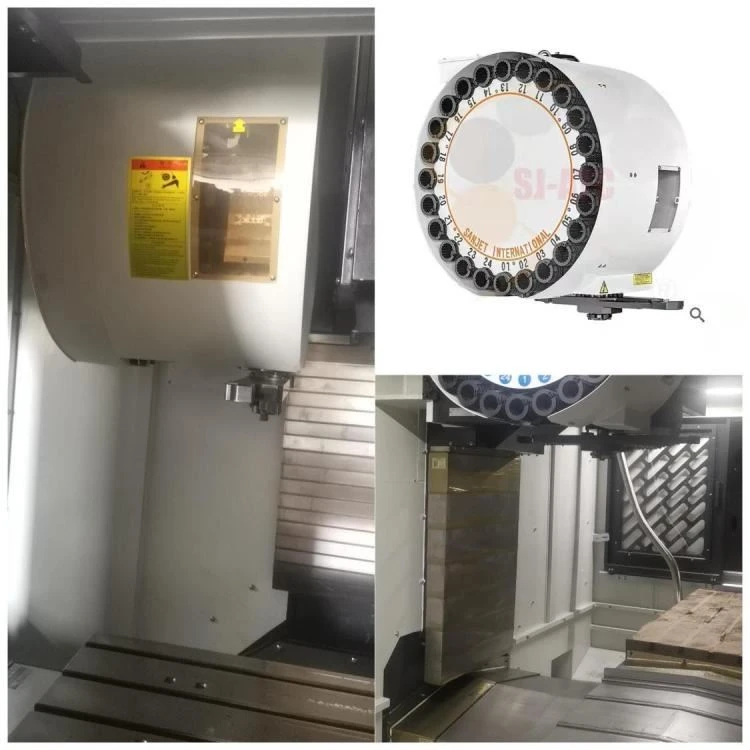

4. Magacin alata

Magacin za alate tipa disk je instaliran sa strane kolone. Glava rezača se pokreće i pozicionira pomoću zupčastog mehanizma valjka tokom izmjene alata. Nakon što vreteno dostigne položaj za promjenu alata, robotski izmjenjivač alata (ATC) završava vraćanje alata i uvlačenje. ATC je Grebasti mehanizam zupčanika može raditi velikom brzinom bez buke nakon predopterećenja, čineći proces promjene alata brzim i preciznim.

5. Sistem za hlađenje rezanja

Opremljen rashladnom pumpom velikog protoka i rezervoarom za vodu velikog kapaciteta kako bi se u potpunosti osiguralo cirkulirajuće hlađenje.

Završna strana kutije vretena je opremljena rashladnim mlaznicama, koje se mogu hladiti vodom ili zrakom, a mogu se mijenjati po želji. Proces hlađenja se može kontrolisati preko M koda ili kontrolne table.

Opremljen zračnim pištoljem za čišćenje alatne mašine.

6. Pneumatski sistem

Pneumatski trostruki dijelovi mogu filtrirati nečistoće i vlagu u izvoru zraka i spriječiti nečisti plin od oštećenja i korozije dijelova alatnih mašina. Grupu elektromagnetnih ventila kontroliše PLC program kako bi se osiguralo da se otpuštanje alata vretena, duvanje centra vretena, stezanje alata vretena, hlađenje vretena zrakom i druge radnje mogu izvršiti brzo i precizno.

7. Zaštita alatnih mašina

Alatna mašina ima zaštitnu prostoriju koja zadovoljava sigurnosne standarde, koja ne samo da sprečava prskanje rashladne tečnosti, već obezbeđuje siguran rad i prijatan izgled. Svaka vodilica alatne mašine ima zaštitni poklopac za sprečavanje ulaska strugotine i rashladne tečnosti u unutrašnjost mašine, kao i za zaštitu vodilice i kugličnog vijka od habanja i korozije.

8. Sistem podmazivanja

Vodilice i kuglični vijci su centralno centralizirani i automatski podmazuju tanko ulje. Svaki čvor je opremljen kvantitativnim separatorom ulja, koji redovno i kvantitativno ubrizgava ulje u svaki dio za podmazivanje kako bi se osiguralo ujednačeno podmazivanje svake klizne površine, efektivno smanjujući otpor trenja i poboljšavajući kretanje. Preciznost osigurava vijek trajanja kugličnih vijaka i vodilice.

9. Sistem za uklanjanje strugotine

Gvozdene strugotine nastale tokom procesa obrade direktno padaju u zaštitnu prostoriju. Unutrašnja nagibna struktura zaštite čini da gvozdene strugotine glatko klize u žleb za strugotine, a zatim se gvozdene opiljke transportuju do kolica za prijem strugotine putem pužnog transportera strugotine, što je jednostavno, praktično i praktično. Ekonomija je dobra.
