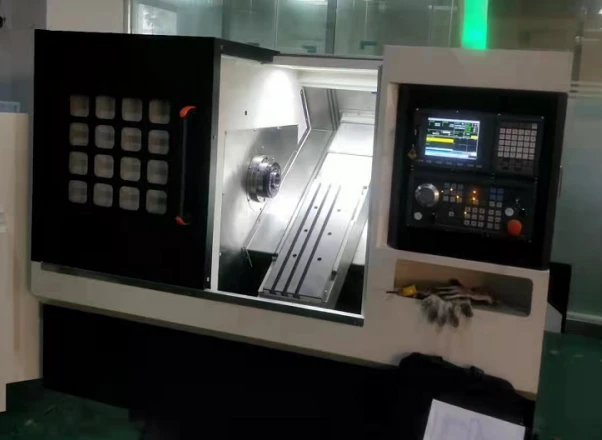

CNC Gang Tool Strug

Model alatnih mašina

PARAMETER

Jedinica

Maksimalni prečnik okretanja na krevetu

500

㎜

Maksimalni prečnik obrade na kolicima

450

㎜

Maksimalna dužina obrade

450

㎜

Raspon brzine vretena

100-4000

rpm

Snaga glavnog motora

7.5/11 KW

KW

Maksimalna količina utovara alata

8

T

X-Kretanje osi/Z-Pokret po osi

900/450

㎜

Minimalni iznos putovanja po X-osi/Z-osi

0.001/0.001

㎜

X-Axis/Z-Axis Rapid Traverse Speed

36/36

m/min

T-utor za radni sto mm

3-14*50

mm

X{0}}Osa/Z-Ponovljivost osi

Manje ili jednako 0,003/0.005

㎜

hrapavost površine

Manje ili jednako 0,63

um

Prečnik otvora vretena

Φ65

㎜

Prečnik šipke kroz rupu

Φ46

㎜

Nagnuti ugao kreveta

45



Vanjske dimenzije (D x Š x V)

2150*1550*1870

㎜

Neto težina alatnih mašina

3100

kg

br

Stavka

Parametar

Brand

Qt

1

Vreteno

A2-5

Tajvan KENTURN

1

Ležaj vretena

NSK

Japan

6

2

Servo jedinica motora vretena

7,5/11 KW

Tajvan SYNTEC

1

3

Snaga motora vretena

7,5/11 KW

Tajvan SYNTEC

1

4

X-Okretni moment servo motora osi

11nm

Tajvan SYNTEC

1

5

X-Snaga servo motora osi

1.5KW (kočnica)

Tajvan SYNTEC

1

6

Z{0}}Okretni moment servo motora osi

11nm

Tajvan SYNTEC

1

7

Z{0}}Snaga servo motora osi

1.5KW

Tajvan SYNTEC

1

8

Linearna vodilica (X{0}}os)

30(lopta)P nivo

TAIWAN PMI

2

9

Linearna vodilica (Z{0}}os)

30(lopta)P nivo

TAIWAN PMI

2

10

Kuglični vijak (X{0}}os)

32/10

Japan THK

1

11

Kuglični vijak (Z{0}}os)

32/10

Japan THK

1

12

Sistem

SYNTEC 7TA

Tajvan SYNTEC

1

13

Operativni panel

Lathe panel

Tajvan SYNTEC

1

14

Relejni modul

Serija strugova

Tajvan SYNTEC

1

15

Uređaji za napajanje

Prekidač

Schneider

1

16

Visokonaponski aparati

Kontaminator

Schneider

1

17

Niskonaponski aparati

Relej

Schneider

1

18

Sistem steznih stezaljki

CK46(A2-5)

Tajvan AUTO

1

19

Rotacioni cilindar (šuplji)

6 INČ

Tajvan AUTO

1

20

Hidraulična stanica motora 2HP

40L

Kina LEIMAN

1

21

Distributer alata za bande

63/8T

Max alata

8

22

Okrugli držač noža

Φ25

Držač alata za bušenje

4

23

Držač alata na kraju

20

Opcioni kvadrat sa 20 rezova

2

24

Kvadratni držač alata

20

Opcioni kvadrat sa 20 rezova

2

25

Baza alatnih mašina

integralno livenje

Self production

1

26

Vanjski štitnik poklopca od lima

Self production

1

27

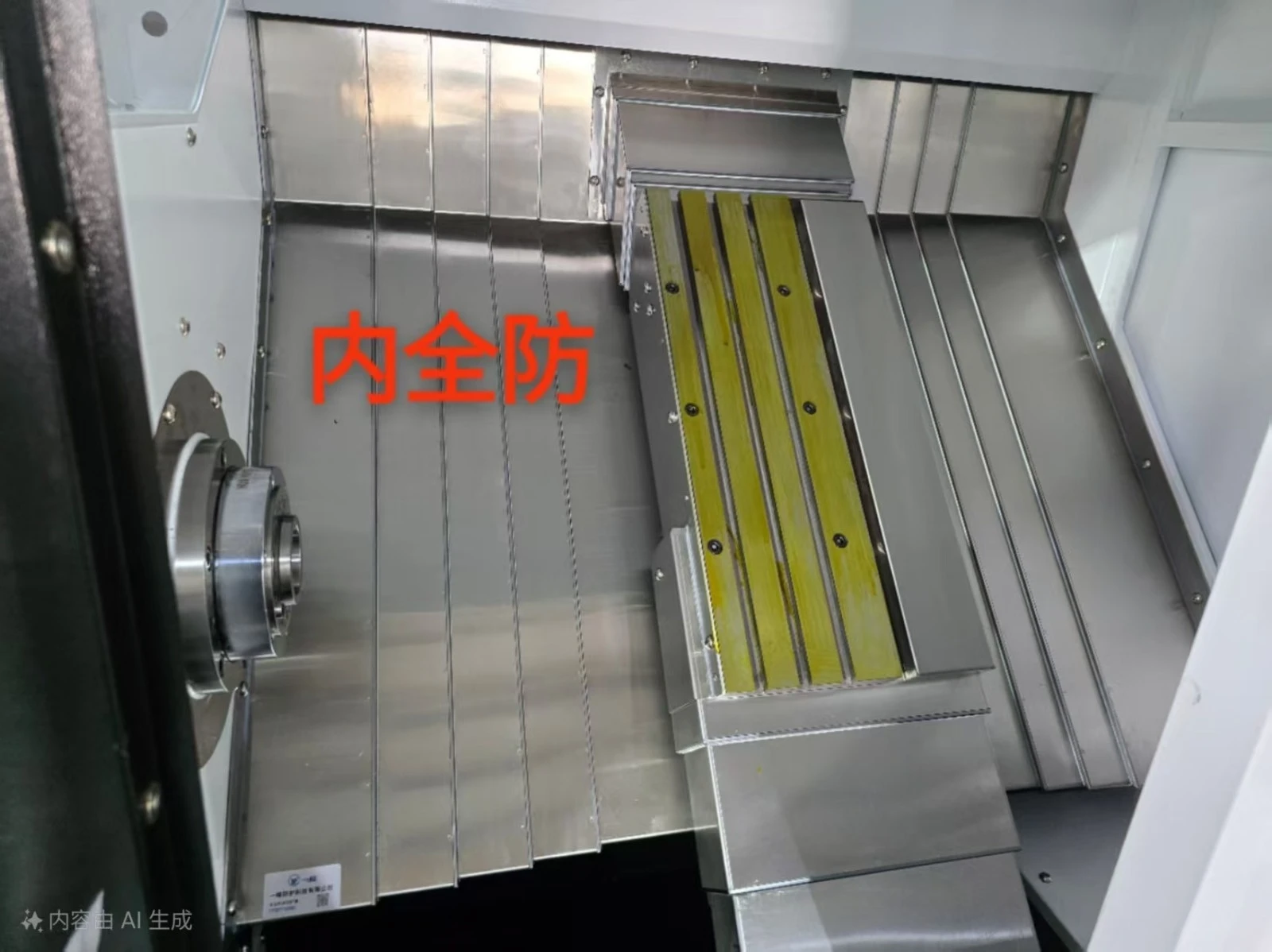

Unutrašnja zaštita

Nerđajući čelik

Samoproizvodnja Full Guard

1

28

Kuglični vijčani ležaj

20TAC

Japan NSK

2 AXIS

29

Spojnica

18/22

DK

2

30

Injektor za ulje

2/3L

BAOTN Kina

1

31

Pumpa za tečnost za rezanje

750W

SHEN HAI Kina

1

32

Toolbox

Prenosiva plastična kutija za alat

Kina

1

33

Hex ključ

(metrika 1,5-10)

Kina

1

34

Odvijač

Phillips i ravni odvijači

Kina

2

35

Čitač CF kartica

U disk

SSK

1

36

CF Card

1GB

YIZHENG

1

37

stopala

M24 vijak + podloška

Kina

6

38

SYNTEC sistemski priručnik

SYNTEC

1

39

YS-65L (dužina šipke 1,5 metara) Servo hranilica (prikladno za šipke od 30/65 mm)

1. Platforma srednje podrške

Tri vučne cijevi

Čaure i velike, srednje i male potisne šipke

Kina

1

40

Lanac transportera strugotine i kola za čipove

46X+čip auto S106

Kina

1

41

Encoder Battery

3.6V

Kina

2
