Držač alata ključno je sučelje između reznog alata i vretena CNC alatnih strojeva. Neispravnost držača alata uzrokovat će prestanak rada držača alata, što će rezultirati skraćenim vijekom trajanja alata i nepouzdanim procesom rezanja.
Tipični kvarovi držača alata imaju sljedeće oblike:
-Čips se omota oko držača alata, a držač alata se troši zbog trenja između držača alata, obratka i strugotine.
-Prekidna sila rezanja uzrokuje površinski zamor držača alata.
-Deformacija držača alata uzrokovana silom rezanja.
-Toplina rezanja i temperatura rezanja uzrokuju faznu promjenu u strukturi materijala držača alata.
-Oksidacija i korozija drške noža.
-Nošenje rezervnih dijelova, pribora i spojnih površina.
Dakle, kako procijeniti kada treba zamijeniti držač alata?
Provjerite istrošenost vretena alatnog stroja i poravnanje automatskog izmjenjivača alata
Istrošena vretena mogu uzrokovati probleme s istjecanjem, utjecati na točnost držača alata i smanjiti postignutu kvalitetu obratka i učinkovitost obrade. Kvaliteta vretena alatnog stroja može se ocijeniti, kao što je provjera TIR -a (radijalno trčanje).
Održavanje poravnanja ATC -a (automatskog izmjenjivača alata) je bitno. Ako ATC ne drži držač alata dobro, to će uzrokovati oštećenje vretena i držača alata, a performanse alata i vijek trajanja alata bit će značajno smanjeni.
01 Procjena istrošenosti držača alata
Istrošeni držači alata neće pružiti dobru preciznost i brzo će istrošiti alat, također će dovesti do loše hrapavosti površine, pa čak mogu oštetiti i vreteno alatnog stroja.
Nošenje konusa / habanje
Provjerite je li pozicioni konus istrošen ili oštećen. Svi problemi sa suženom površinom izravno će utjecati na točnost obrade. Ako postoje nedostaci na konusnoj površini, držač alata treba zamijeniti.
Ako na površini konusa postoje očiti tragovi, možda je došlo do fretiranja. Kada se dva kruta dijela (držač alata i vreteno) trljaju jedan o drugi, doći će do habanja. Do habanja lamela dolazi zbog lošeg uklapanja između konusne površine držača alata i vretena. Trošenje će uzrokovati vibracije i toplinu. Ako vidite male rupe ili tragove u boji bakra na suženoj površini, to znači da je ručka istrošena. Obuća za oblaganje često se pogrešno smatra oksidacijom. Kada dođe do očiglednog habanja, potrebno je zamijeniti držač alata. Ako se novi držač alata brzo istroši ili se držač alata zalijepi za vreteno, to znači da je potrebno ponovno brusiti vreteno.

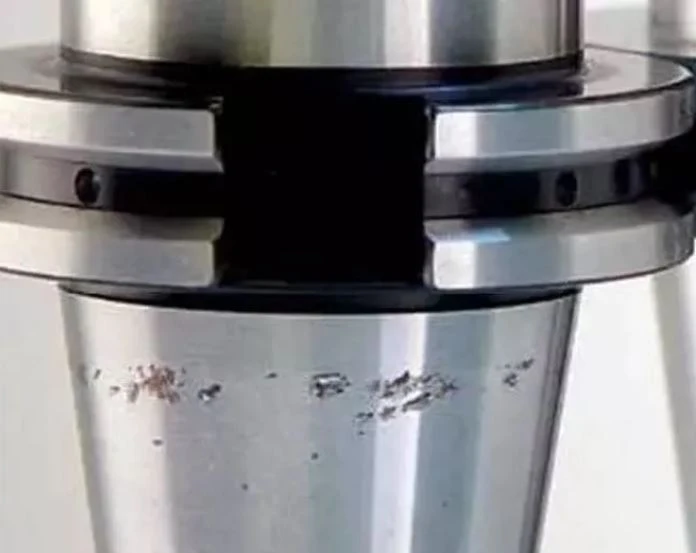

Tragovi habanja na konusnoj površini držača alata
Kad je držač alata umetnut u vreteno, istrošena stožasta površina uzrokovat će ekscentrično pozicioniranje, koje se naziva&"odskakanje &". Skakanje tijekom obrade uzrokovat će prerano trošenje i kvar alata, a također će uzrokovati prekomjerne vibracije koje uzrokuju lošu hrapavost površine. U ovom trenutku potrebna je dodatna obrada kako bi se to ispravilo. Vibracije također mogu uzrokovati umor i stvaranje topline vretena te oštećenje ležaja vretena. TIR (radijalno otjecanje) koristi se za mjerenje aksijalne deformacije alata u sklopu držača alata, a vijek trajanja alata bit će smanjen za 10% za svako odstupanje od 0,02 mm.
Grmlje i stezne čahure
Čaura ima poseban utor i uzorak koji može čvrsto stegnuti alat pa će se istrošiti brže od stezne glave. Dotrajale čahure uzrokovat će ranije kvar alata. Kad je istrošenost čahure očigledna, treba je zamijeniti radi održavanja točnosti i performansi sklopa držača alata.
Tekstura na čahuri zbog nedovoljne sile stezanja
Ako dođe do oštećenja vanjskog ili unutarnjeg promjera čahure, potrebno ju je zamijeniti. Ako se alat okreće unutarnjeg promjera čahure, oštetit će ga. Stoga je potrebno provjeriti oznake u unutarnjem promjeru. Kad dođe do oštećenja, čahura ne može učinkovito stegnuti držač alata, što će smanjiti silu stezanja i točnost.
02 Preventivno održavanje
Kada se ručka ne koristi, treba je obrisati i poprskati laganim premazom sa funkcijom protiv hrđe. Kada se ručka ponovo stavi u upotrebu,&"ulje &"; treba ih obrisati prije upotrebe. Rashladno sredstvo treba koristiti u ispravnoj koncentraciji, tako da ne samo da može imati učinak hlađenja tijekom procesa rezanja, već i spriječiti hrđanje drške.
Budući da je drška noža izrađena od metala, hrđat će ili će stvoriti male koštice ako se njome ne rukuje pravilno. Ako istrošeni ili oštećeni držač alata još uvijek radi na kvalitetnom vretenu, to će uzrokovati prijevremeni kvar vretena.
Klin za vuču vretena ključni je pribor koji održava vezu između vretena i držača alata. Kad dođe do problema, držač alata će izletjeti iz vretena. Neki klinovi za povlačenje vretena su šuplji kako bi rashladna tekućina mogla protjecati kroz držač alata. Prilikom upotrebe, stezni mehanizam u vretenu ga uvlači kako bi držao alat na vretenu. Klinove za povlačenje vretena potrebno je redovno provjeravati na znakove istrošenosti, pukotina ili drugih oštećenja. Neispravne klinove za povlačenje vretena potrebno je zamijeniti, inače će to biti opasno.
Kako bi se osigurale performanse držača alata, cjelokupno okruženje mora se održavati čistim. Držač alata mora raditi u granicama tolerancije mikrona. Svaka prljavština, prašina, ulje, strugotine ili drugi zagađivači koji ostaju na vretenu, konusu držača alata i prednjem sistemu stezanja uzrokovat će loš TIR (radijalno istjecanje), što će dovesti do preranog trošenja alata, držača alata i vretena alatnih strojeva. Preporučuje se redovno preventivno održavanje, uključujući redovno čišćenje i pregled vretena alatnih strojeva i držača alata, što će pomoći u poboljšanju performansi obrade.
Istovremeno se preporučuje povremeno provjeravanje TIR sklopa držača alata kako bi se provjerilo je li držač alata istrošen. Za pravilno sastavljanje držača alata potrebno je koristiti posebnu opremu za sastavljanje alata, čime se održava sigurnost proizvodne radionice i sprječava prerano oštećenje alata za rezanje. Razumno održavanje i upotreba držača alata najekonomičniji je i najefikasniji način za poboljšanje produktivnosti alatnih strojeva, smanjenje zastoja i smanjenje broja nekvalificiranih obratka. Iako troškovi držača alata čine samo mali dio troškova obrade, oni imaju veliki utjecaj na produktivnost i isplativost.
03 Praktične upute za održavanje držača alata
1. Redovito čistite sav pribor i rezervne dijelove, držače alata (ručku i glavu) i vretena. Kada se ne koristi, nanesite sloj ulja kako biste spriječili oksidaciju.
2. Redovito uklanjajte sklop Graflex ili Capto radi čišćenja i pregleda.
3. Držite nož na čistom i suhom mjestu.
4. Vizuelno provjerite istrošenost držača alata, poput tragova korozije. Istovremeno vizualno pregledajte svu dodatnu opremu i rezervne dijelove: čahure, klinove za vreteno, matice itd. I po potrebi ih zamijenite.
5. Uvijek koristite posebnu opremu za ugradnju i uklanjanje, kao što je Tool Boy.
6. Nemojte previše zatezati vijak i ne smijete prekoračiti zadanu granicu zakretnog momenta. Ako ne postoji momentni ključ, ne može se stegnuti.
7. Ne može se prekoračiti preporučena rotacija vijka hidrauličnog steznog sistema. Redovito regulirajte pritisak hidraulične stezne glave kalibriranim instrumentom.
8. Ne dozvolite' ne dopustite da se uređaj pregrije.
9. Pratite uputstva alata.
10. Prilikom upotrebe držača alata Steadyline, maksimalna brzina se ne može prekoračiti, a radna temperatura ne smije prelaziti 80 ° C.
